Samouslužne autopraonice - CarWash system
Dimenzije ploče su 230 x 120mm, elektronske komponente su smještene na prostoru 210 x 100mm, a 4 rupe od 5mm i 4 rupe od 3.5mm služe za montažu ploče u kućište, mada preporučujemo da koristite samoljepljive šine za montažu, jer je na taj način skidanje i postavljanje krajnje jednostavno i brzo (pogledajte dole slike i video). Displeji su visine 70mm i montirani su na suprotnoj strani štampane ploče, a za njih treba ostaviti vidljivi prostor (otvor) od najmanje 200 x 75mm na kutiji.
Za podešavanje automatike se koriste 3 tastera, označena na ploči sa T1, T2 i T3, te 4 jumper-a označena od JP1 do JP4.
Na ploču se može, prema potrebi montirati od 1 do 6 releja, za struju do 16A. Kontakti releja su beznaponski i izvedeni su na označenim priključcima. Priključci za LED diode su izvedeni direktno sa drajvera koji pokreće releje, što znači da morate koristiti LED koje rade na 12V, ili dodati otpornike u kolu svake LED diode. Sve anode od LED se spajaju na +12V, a katode na priključke za LED.
Postoji i mogućnost priključivanja i klasičnih i ccTalk žetonjera, kao i za priključivanje akceptora i hopper-a, što otvara mogućnost za izradu automatske mjenjačnice. Moguće je i spajanje senzora za temperaturu, tako da se voda isključi na niskim temperaturama, kada prijeti opasnos od smrzavanja.
Osim toga, moguće je umrežiti više boksova, tako da se na centralnom mjestu mogu očitavati podaci o stanju kase za svaki boks auto praonice. Umrežavanje se izvodi preko žičane veze, UTP kablom, kojim se može dovesti istovremeno i napajanje. Da bi se očitavanje stanja vršilo preko interneta, potrebno je instalirati dodatnu opremu, tj. mini web server.
Spisak opcija koje se mogu podešavati je dugačak, pa ćemo ovdje naveti samo neke najvažnije, a detaljnije podatke imate u uputstvu, koje možete preuzeti na dnu stranice.
Vrijeme rada, zavisno od ubačenih kovanica
Način prikaza na displeju (minute-sekunde ili samo sekunde)
Automatika vodi dvije blagajne, jednu izbrisivu i jednu neizbrisivu
Način ispisa stanja blagajne
Faktore za pojedine releje, tako da neke programe rada možete pojeftiniti ili poskupiti
Način rada pauze u toku pranja, ako je omogućena
Prilagođavanje načina čitanja žetonjere (serijski, paralelni ili binarni mod)
Prilagođavanje za različite tipove akceptora
Popusti u 5 mogućih nivoa
Mjerenje temperature
Inegrisana funkcija protokomjera (omogućava mjerenje radi prodaje tečnosti)
Montaža ove automatike se vrši sa plastičnim samoljepljivim šinama, koje se lijepe na zadnju stanu pleksija, a u koje se ploča vrlo jednostavno uvuče!
Ako zatreba da se nekad skida, iz bilo kojeg razloga, samo se otkače konektori i ploča izvuče napolje!
Pogled sa prednje strane...
Ovako izgleda jedna, od mnogih praona u Hrvatskoj, locirana u Zagrebu, sa ugrađenom našom elektronikom...
Po narudžbi možemo izraditi i ovakve, matrične displeje, većih dimenzija, u više boja, sa napomenom da mi ne ugrađujeemo displej u kućište, tako da taj dio morate riješiti sami!
Elektronski tač (touch) pojedinačni tasteri za autopraone
Osim toga, u mogućnosti smo da vam ponudimo i tač tastere, koji rade kroz pleksi, plastiku i staklo! Montiraju se sa zadnje strane, na mjesta gdje ste stampali krugove za tastere na vasoj prednjoj masci, i rade tako što detektuju dodir na prednjoj strani! Na ovaj način je sva elektronika potpuno zaštićena od vode, i više nećete imati problema sa mehaničkim tasterima!
Tasteri imaju i 10 LED postavljenih u krug, koje se aktiviraju kod pritiska na taster, i moze se naruciti sa crvenim ili zelenim LED. Montaža ovih pločica-tastera na zadnju stranu prednje ploče je krajnje jednostavna - lijepljenjem sa duplofanom ili vrućim ljepilom.

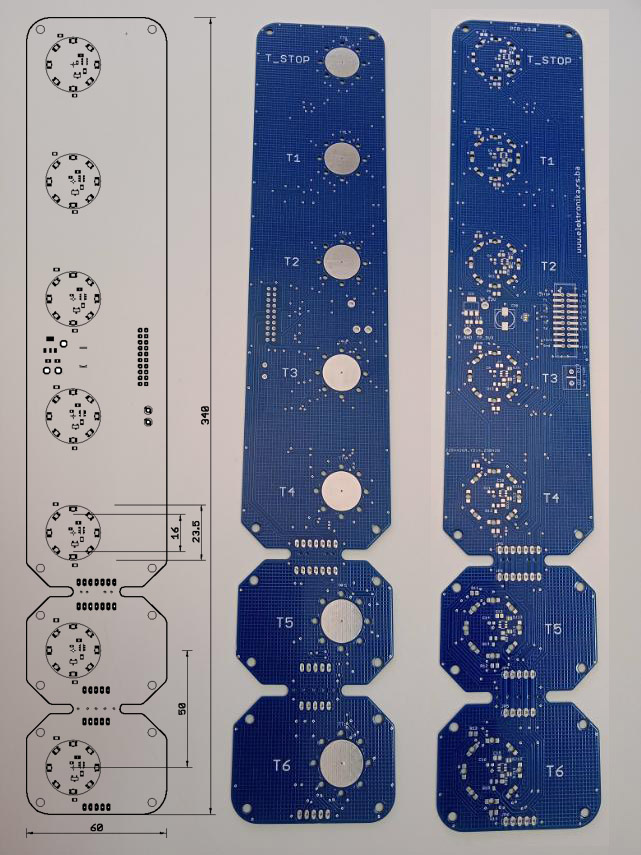

Elektronski tač (touch) tasteri za autopraone na jednoj ploči 7 komada
Tač tasteri, 7 komada,na jednoj ploči, predviđeni za novu elektroniku koja je još u razvoju, ali mogu se koristiti i sa trenutno aktuelnom verzijom koju proizvodimo zadnjih 15-tak godina. Vrlo jednostavno za montažu i spajanje, samo jednim flat kablom, spajaju se svi tasteri i LED. Prečnik samog tastera je 16mm, a krug u kojem su i LED je prečnika 23.5mm. Razmak izmešu tastera je 50mm. Na osnovu ovih podataka možete praviti štampanu foliju za praonicu, sa vašim dizajnom.
Tasteri imaju 8 LED postavljenih u krug, koje se aktiviraju kod pritiska na taster, a crvene boje su za STOP taster i zelene za ostale tastera, a po narudžbi možemo ih uraditi i sa drugim bojama LED.
Automatika - tajmer za usisavač
Tajmer za usisavač je mala automatika, sa crvenim displejem 13mm, na koju se spaja žetonjera, a po potrebi i akceptor NV10 ili sličan, i kontroliše rele sa kontaktima od 16A, tako da preko njega možete priključiti usisivač.
Može se podesiti da automatski pokreće nakon ubacivanja kovanice ili pritiskom na start taster.
Postoji dosta opcija za podešavanje, praktično kao i kod automatike za boks autopraone (vrijeme, auto start, način ispisa na displeju, vodi stanje kase itd.)
Automatika za upravljanje mjenjačnicom
Automatika za upravljanje mjenjačnicom je automatika sa 4 cifarskim crvenim displejem 13mm, na koju se spaja akceptor NV10 ili sličan, a po potrebi može se spojiti i žetonjera tj. coin akceptor.
Na nju se spaja i huper NV4 ili sličan, za isplatu kovanica. Po potrebi sami podešavate koje novačine automatika prima i koliko isplaćuje kovanica.
Zbog hupera, koji zahtijeva napajanje od 24V, potrebno je obezbijediti i odgovarajuće napajanje 12V i 24V, a postoji opcija i da se napaja samo sa 24V a da se na automatiku doda DC/DC konverter koji će napon spustiti na 12V radi napajanja zetonjere i akceptora.
AP-AUTOM : Automatika za boks auto-praonice sa ultra sjajnim displejom 70mm
430 KM
AP-TT7 : Tač (touch) tasteri za autopraone (7 tastera na jednoj ploči, razmak od 50mm,
sa crvenim i zelenim LED, kružno rapoređenim oko tastera, u krugu 23mm)
100 KM
AP-TTAST : Tač (touch) taster za autopraone i druge namjene, sa 10 LED
(prilikom narudžbe naglasiti da li želite crvene ili zelene LED !)
10 KM
AP-MSINA : Plastična samoljepljiva šina za montažu automatike na prednju ploču (2kom x 23cm)
10 KM
TUSIS70-MOD : Tajmer modul sa velikim displejom 70mm, rele 16A, za usisivače
400 KM
TUSIS-MOD : Tajmer modul sa displejom 13mm, crvenim filterom, rele 16A, za usisivače
280 KM
TMJEN70-MOD : Upravljanje mjenjačnicom, sa displejom 70mm.
400 KM
TMJEN-MOD : Upravljanje mjenjačnicom, modul sa displejom 13mm i crvenim filterom.
280 KM
WEB-SVR : Mini web server, koji se instalira u ormar i spaja na internet.
700 KM
TUSIS-ZET : Tajmer za usisivač + polovna ispravna žetonjera RM5 ili RM5HD, tip F (jos 2 kom. na stanju)
